Schließhaken

Die einzelnen Module der Anlage sollen schnell, aber auch sicher verbunden werden. Wir verwenden ein System aus Führungsstiften, die in Buchsen greifen, und Schließhaken. Hier soll nun geschildert werden, wie die Schließhaken montiert werden.

Dieser Haken wird im Fachhandel auch Gegenhaken genannt. Es gibt sie in unterschiedlichen Längen und Breiten. Man muss beim Kauf darauf achten, dass er in der gleichen Ebene schließt. Die wohl gebräuchlichere Form schließt im rechten Winkel.

Kurze Haken - wie auf dem Bild - sind schwerer zu montieren. Man sollte sich beim Kauf für die längeren entscheiden.

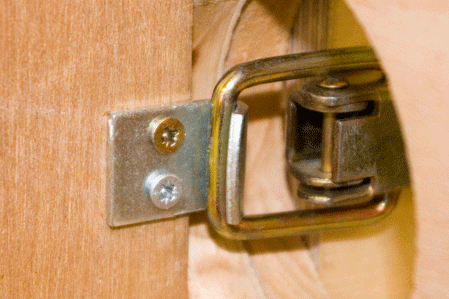

Für die Verbindung der Module muss der Haken unbedingt in der gleichen Ebene mit dem Kistenverschluss schließen. Er ist 18 mm breit und je nach Modell unterschiedlich lang. Wir montieren ihn auf dem "Kofferverschlussbrett", welches eine in der Modulnorm definierte Position hat.

Zunächst wird das Muttermodul mit Schraubzwingen befestigt. An diesem Muttermodul werden alle anderen Module ausgerichtet. Wir verwenden ein Muttermodul Ost und eines West. Also justieren wir ein neues Modul immer zwischen den beiden Muttermodulen.

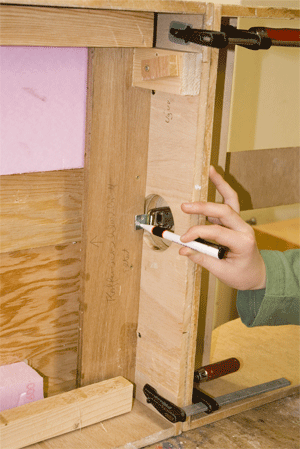

Also nach dem Festklemmen des Muttermoduls wird der Schlisshaken angehalten. Jetzt können die Positionen für die Schrauben markiert werden.

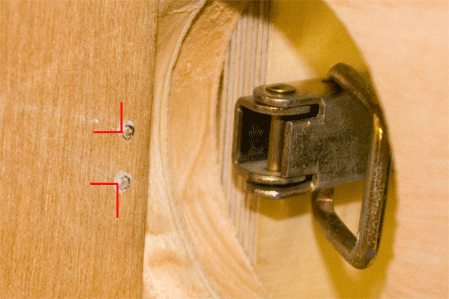

Der Kistenverschluss benötigt zum festen Schließen eine Spannung. Diese wird dadurch erreicht, dass die Schrauben bei der Montage am hier linken Rand der Markierung positioniert werden.

Der Kistenverschluss benötigt zum festen Schließen eine Spannung. Diese wird dadurch erreicht, dass die Schrauben bei der Montage am hier linken Rand der Markierung positioniert werden.
